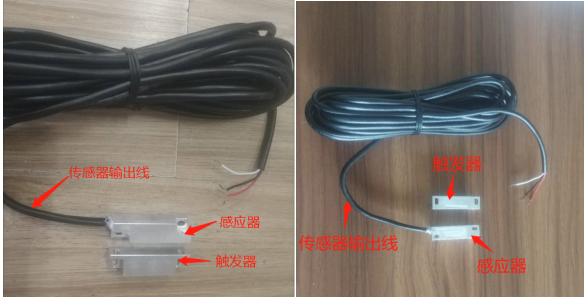

產品外觀：

安裝所需工具：

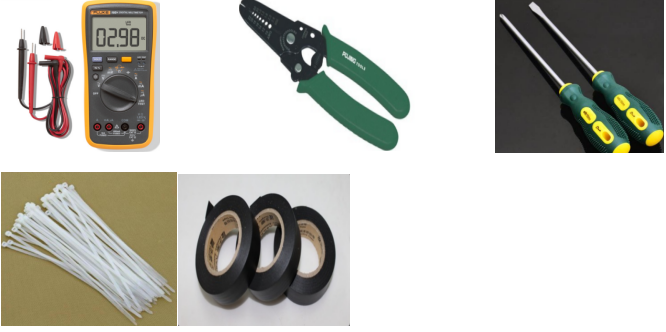

萬用表，剝線鉗，一字、十字螺絲刀，絕緣膠布，扎帶（若干）

安裝位置的選擇：

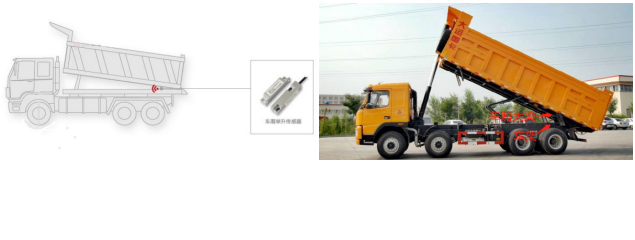

舉升傳感器安裝在車架與車廂大梁的外側，位置靠近后部。如下圖：

傳感器安裝注意事項：

1.感應器用專用支架固定在車架上的外側，位置接近車架上平面，但感應器整體不得高于車架上平面。

2.觸發(fā)器用專用支架固定在車廂大梁的外側，位置對正感應器，與感應器保持在2cm的距離（傳感器的輸出值隨著觸發(fā)器與感應器的相對距離的變化而變化）

3.信號線要順著車上的線束或大梁走線，遠離容易踩踏或者活動部位（如起落架、液壓關節(jié)）做到每30CM使用扎帶綁緊，防止線擺動，摩擦，時間長久后造成信號不通故障。

4.舉升傳感器輸出線線束定義：紅線--供電電源（+）。黑線--供電電源（—）。白線--信號輸出。
