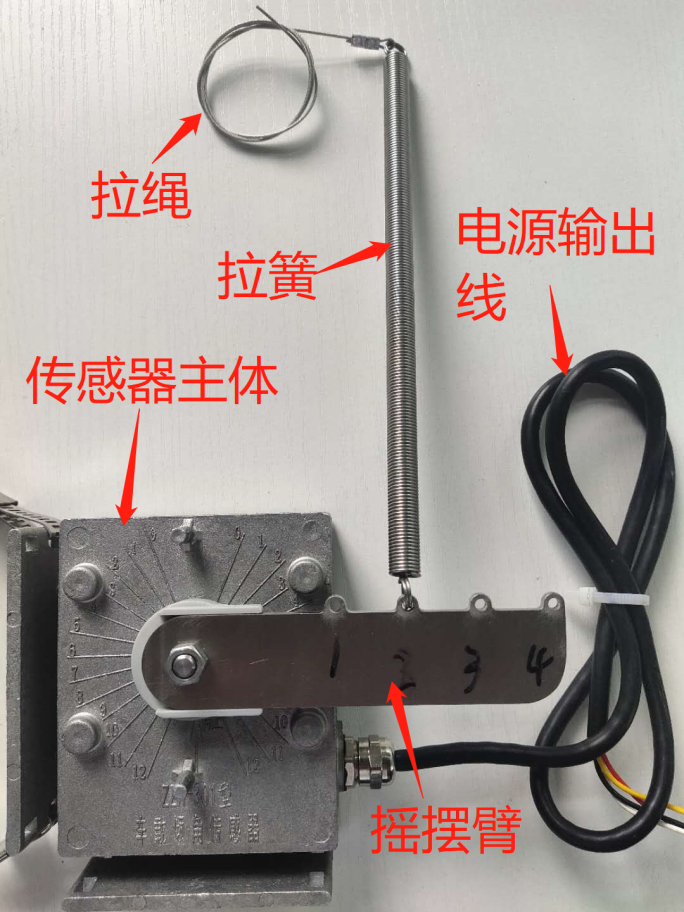

產品外觀：

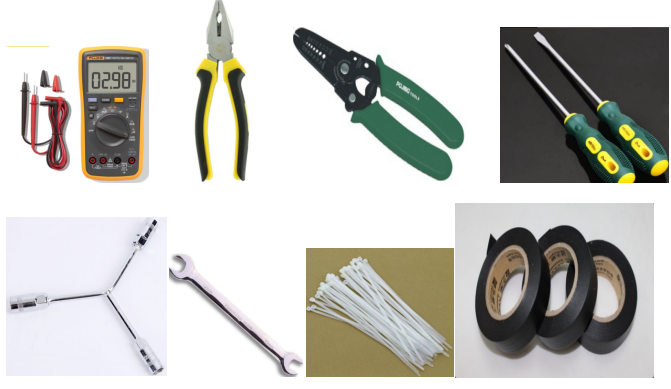

安裝所需工具：

萬用表、老虎鉗、剝線鉗、一字、十字螺絲刀，8#、10#、12#套筒或?qū)陌馐郑^緣膠布，扎帶（若干）

載重安裝位置的選擇：

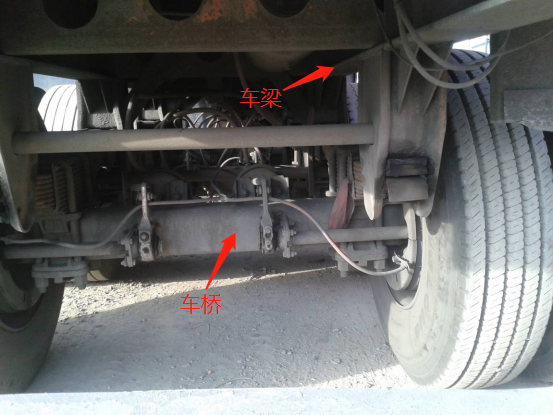

ZZH-301型車輛載重傳感器通過采集車架與車橋間距離變化從而判斷車輛載貨重量的一種傳感器。所以傳感器安裝在車橋(兩側車輪的連接軸)上，拉繩用專用支架固定在車梁上。

下面各圖是部分車型安裝在那排軸的標注示意圖：

傳感器安裝注意事項：

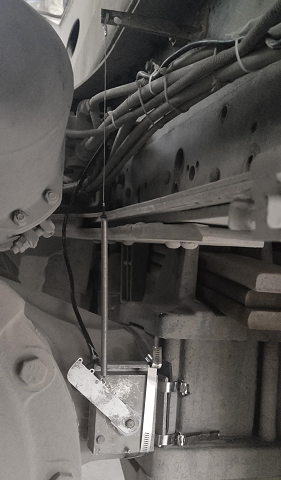

1. 傳感器主體保持垂直，用專用安裝喉箍固定到車橋上。輸出線要用扎帶固定好，防止脫落,勿與車輛活動部件接觸

2.須在空車時安裝傳感器,安裝要在平路上進行，（不宜在工地或者坡路上）安裝調節拉繩到合適的長度,不應拉緊（拉簧是起到保護作用，在安裝好后應該不受力）。鋼絲繩在固定時要繞鐵環2圈以上綁緊，鋁扣夾死，把多余鋼絲繩剪掉，同時用AB膠粘牢。傳感器主體和拉線，要與其它的部件和電線保持5cm以上的距離，防止車輛運行時上下左右晃動會碰到傳感器。

3.信號線要順著車上的線束或大梁走線，遠離容易踩踏或者活動部位（如起落架、液壓關節）做到每30CM使用扎帶綁緊，防止線擺動，摩擦，時間長久后造成信號不通故障。

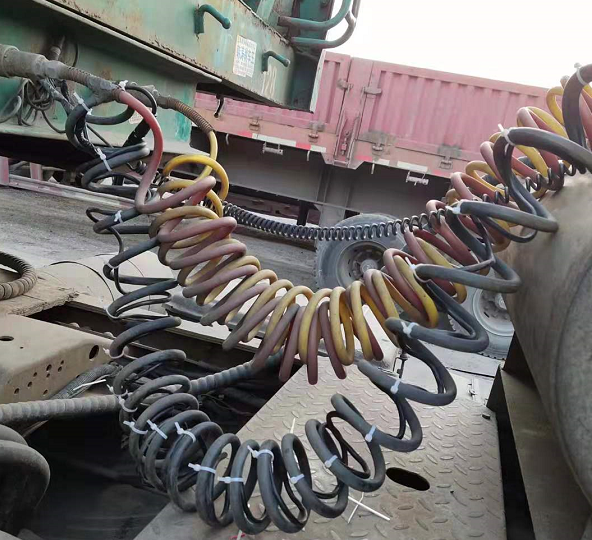

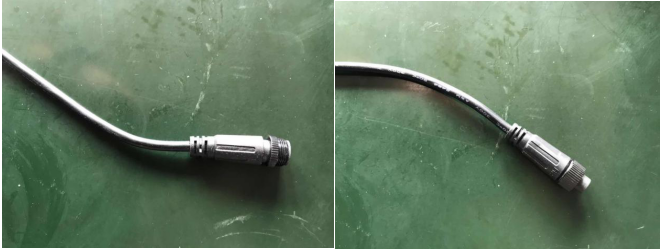

如上圖彈簧線位置需要沿車上原有彈簧線纏繞安裝，保障留有足夠的線。拖掛車輛車頭和后掛車中間使用航空接口連接，方便車輛維護，維修，年檢，航空接口分為公/母，車頭用公，掛車用母，方便車隊對掛車和車頭的調換使用。接頭部分需要使用絕緣防水膠布包裹良好，并貼易碎標簽。

4.各型號載重輸出線定義：0～5V輸出方式（ZZH-301A型）：紅線-接電源正。黑線-接電源地。白線-0V～5V電壓信號輸出，接電壓信號線。RS232輸出方式（ZZH-301C）：紅線-接電源正。黑線-接電源地。白線-RXD輸入，接車機RS232發送端(TXD)。黃線-TXD輸出，接車機RS232接收端(RXD)。RS485輸出方式（ZZH-301D）：紅線-接電源正。黑線-接電源地。白線-接RS485  A。黃線-接RS485  B。

5.GPS/北斗終端定位電源線接常電不要接到保險上（在保險上容易松動或被拔掉），也不要接到ACC上。GPS定位安裝要隱蔽，牢固。接頭要固定好，防止被拔掉。信號線的屏蔽線要牢靠接地。下圖是車機與載重的接線圖
